Cổng trục chữ A di động
Nhận bán phần khung hoặc bộ cổng trục đồng bộ. Thiết kế theo tải nâng và không gian xưởng của bạn.
Giá thay đổi theo kích thước, pa lăng và phạm vi cung cấp. VAT, vận chuyển, lắp đặt được làm rõ trong báo giá chính thức.
Hoặc gọi trực tiếp: 0369 986 170Gửi ảnh xưởng hoặc vật cần nâng qua Zalo để trao đổi cấu hình.
Một vị trí nâng, nhiều công việc
Đưa điểm nâng đến nơi cần làm việc.

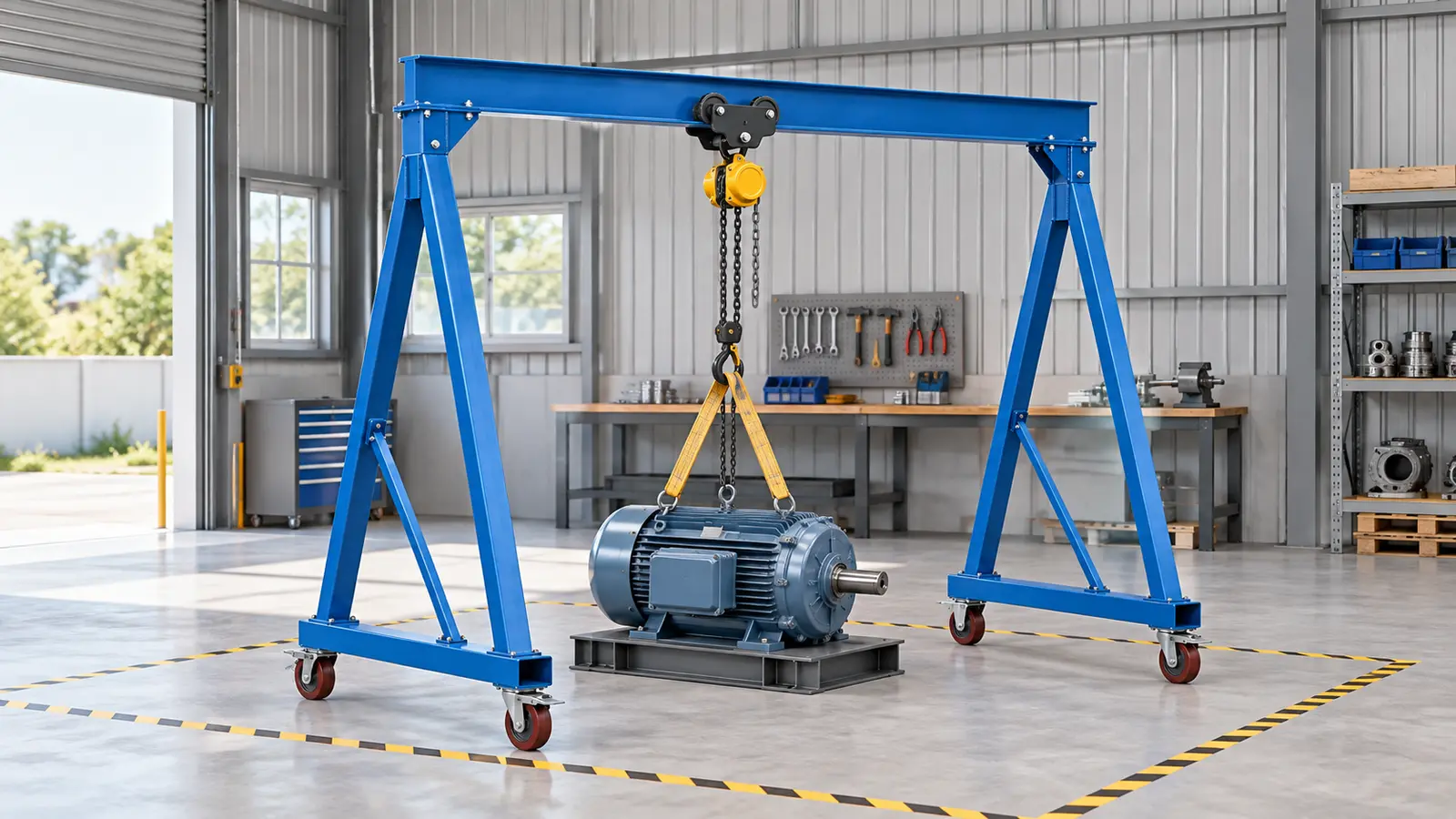

Bảo trì động cơ, bơm, hộp số
Bố trí điểm nâng ngay phía trên cụm cần tháo lắp, phù hợp khu bảo trì không có cầu trục cố định.
Lắp ráp khung máy & thiết bị
Hỗ trợ nâng, đặt và căn chỉnh chi tiết trong vùng làm việc của cổng trục.
Nhận phôi, khuôn & cụm cơ khí
Chọn khẩu độ, chiều cao móc và thiết bị treo phù hợp kích thước kiện hàng, vị trí tiếp nhận.
Nhìn rõ trước khi chọn
Cổng trục gồm những bộ phận nào?
Khung chịu lực, cụm nâng và cụm di chuyển được chọn đồng bộ.
- 01
Dầm chính
Đỡ cụm nâng và tạo đường chạy ngang. Tiết diện được tính theo tải, nhịp và chế độ làm việc.
- 02
Pa lăng & con chạy
Pa lăng nâng–hạ; con chạy đưa điểm treo dọc dầm. Có thể chọn thao tác tay hoặc dẫn động điện.
- 03
Hai cụm chân chữ A
Truyền lực xuống nền. Độ mở chân liên quan đến ổn định và diện tích chiếm chỗ của thiết bị.
- 04
Giằng & liên kết
Liên kết hàn, bu lông hoặc chia module theo phương án vận chuyển và lắp ráp.
- 05
Bánh xe & cơ cấu cố định
Chọn theo tải tác dụng lên bánh và mặt nền. Bánh có khóa không đồng nghĩa được phép di chuyển khi đang treo tải.

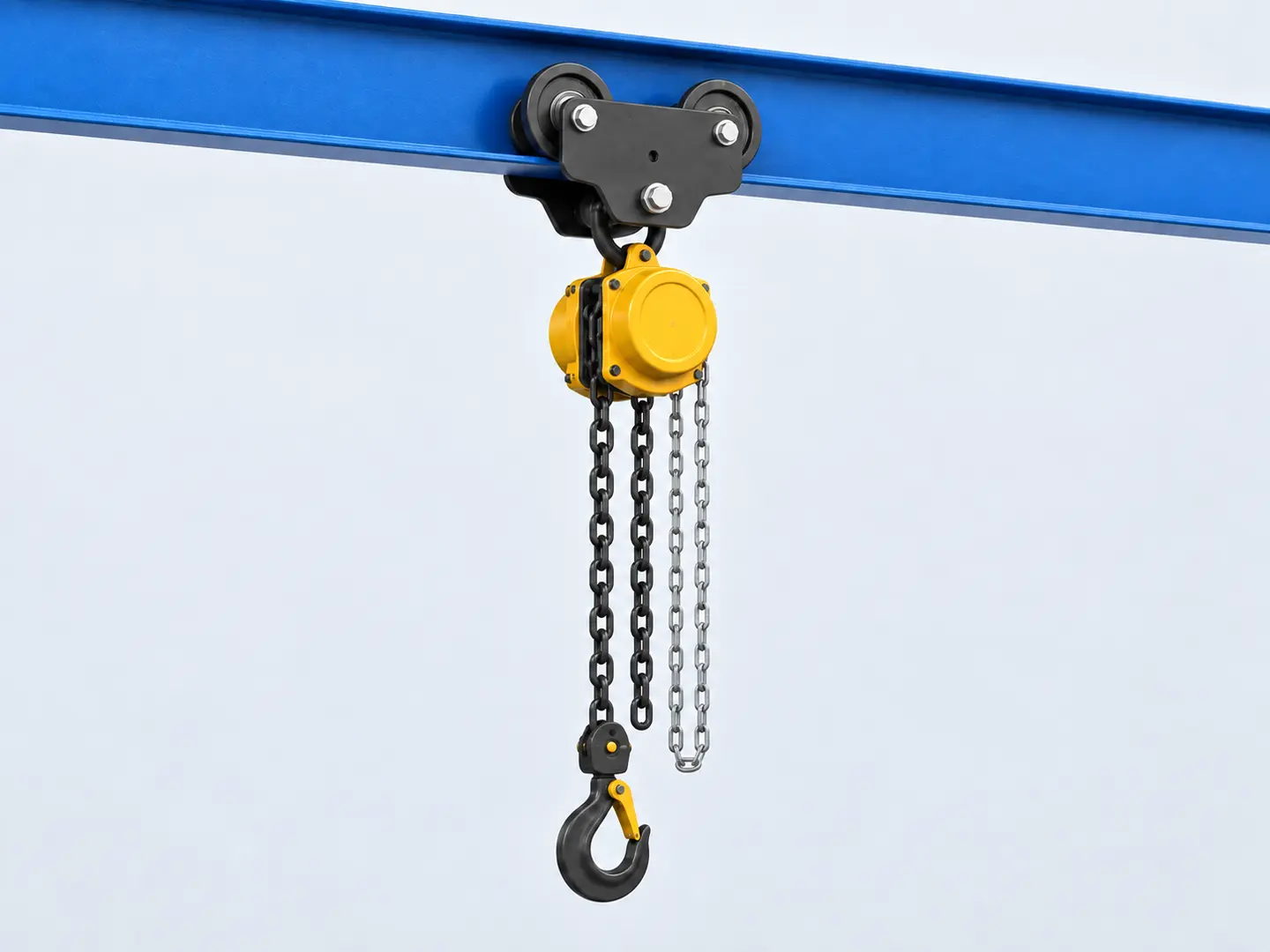

01 / CỤM NÂNG & CON CHẠYChọn pa lăng theo cách sử dụng
Pa lăng tay cho công việc nâng không thường xuyên; pa lăng điện đáng cân nhắc khi cần thao tác nhiều. Tải nâng, hành trình và chế độ làm việc là dữ liệu để chọn mã thiết bị.

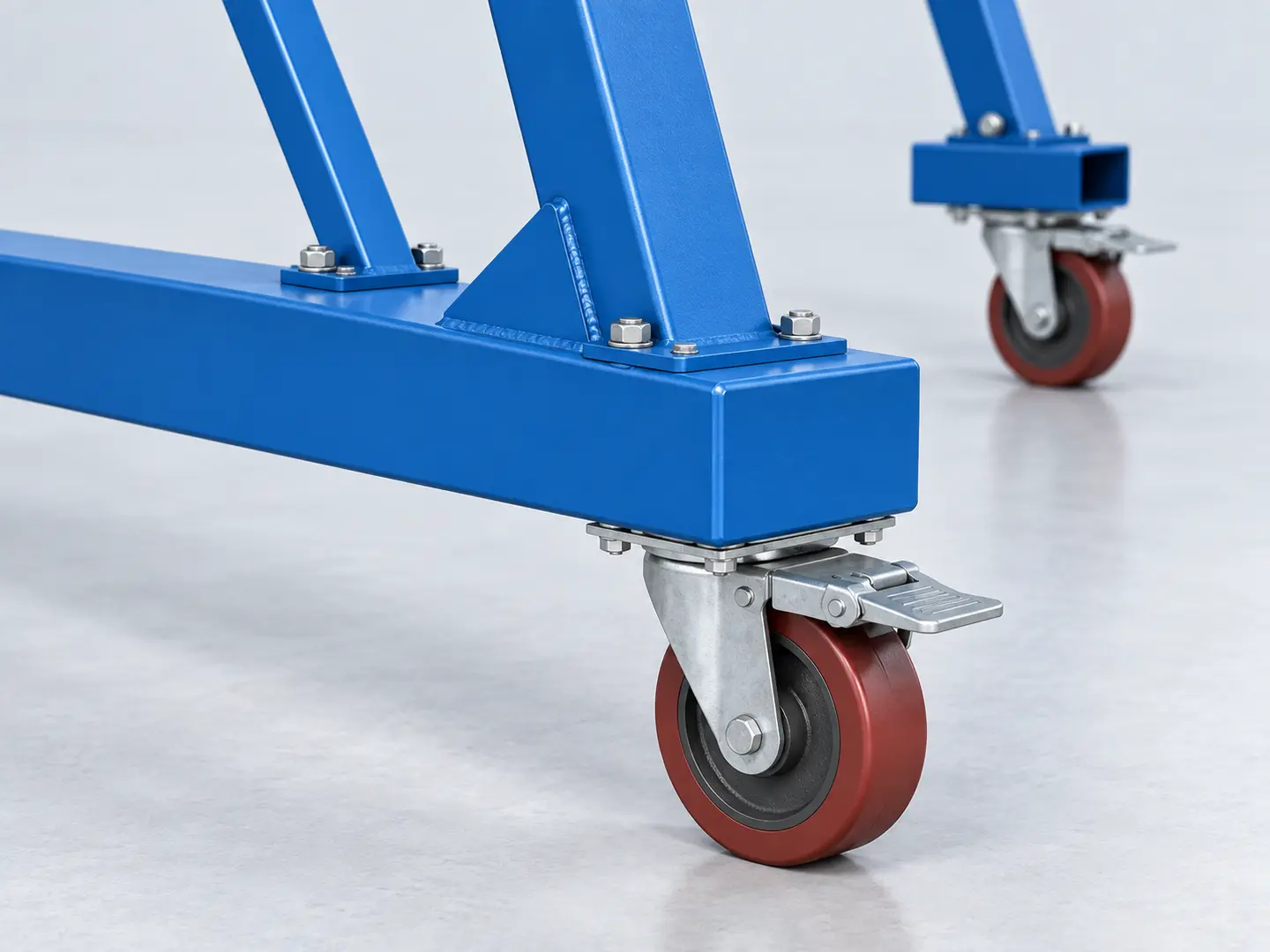

02 / CHÂN ĐẾ & BÁNH XEChọn bánh xe theo nền xưởng
Vật liệu mặt bánh, đường kính, tải bánh và cơ cấu khóa cần phù hợp nền, khe sàn và đường di chuyển. Nhu cầu chạy ray hoặc dẫn động điện được khảo sát riêng.

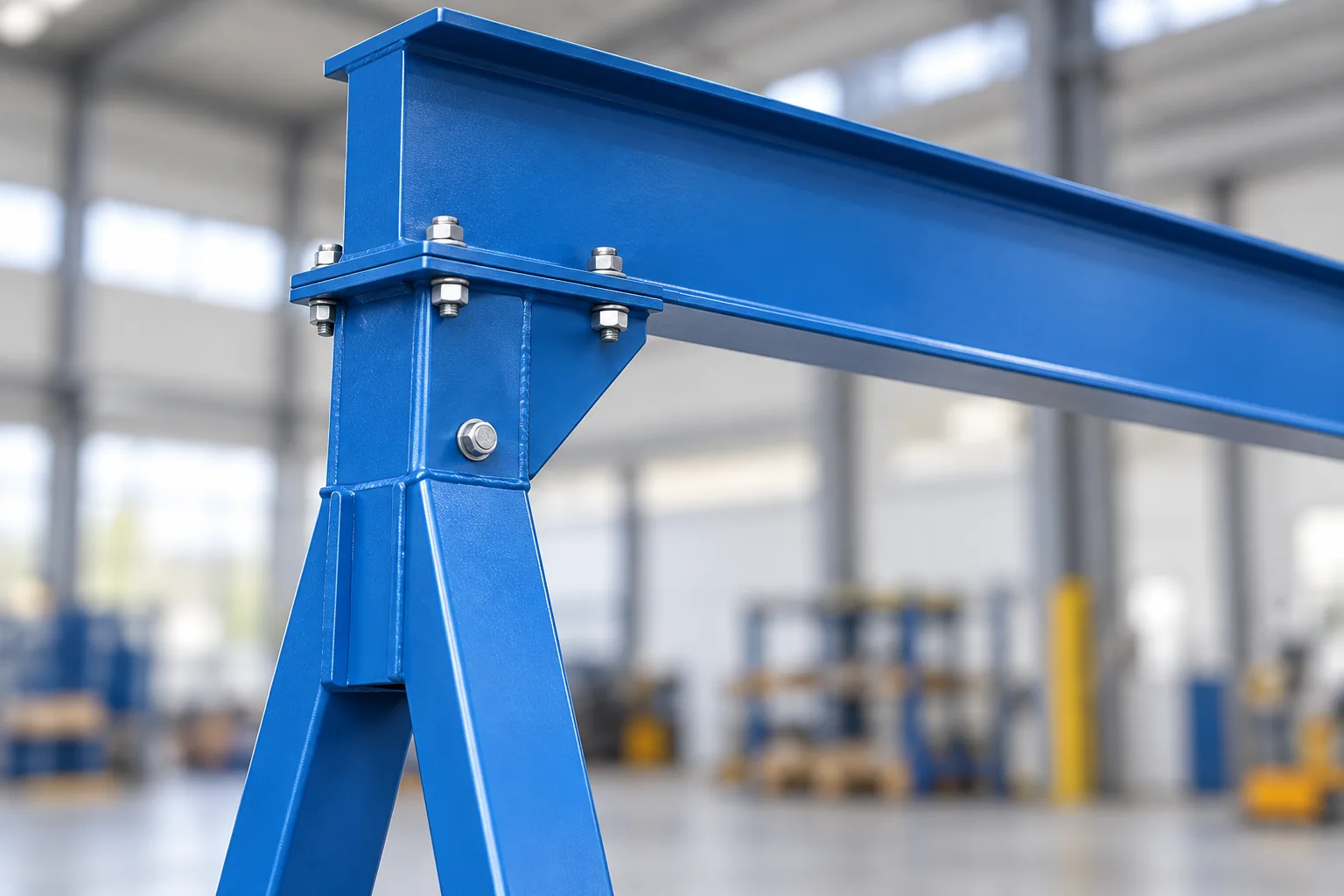

Liên kết theo cách lắp đặt
Bản mã, bu lông và giằng được chọn đồng bộ với tải, khẩu độ và phương án vận chuyển.
Thông số để lựa chọn
Chọn đúng tải. Vừa chiều cao. Đủ khoảng làm việc.
Dưới đây là các lựa chọn tham khảo để trao đổi khi đặt chế tạo. Tải, khẩu độ, chiều cao và cụm nâng phải được xét cùng nhau; không phải mọi tổ hợp đều có thể áp dụng.
Xưởng cao 4 m không có nghĩa nâng được móc lên 4 m. Cần trừ khoảng hở phía trên, chiều cao dầm và cụm pa lăng–con chạy.
| Kiểu thiết bị | Cổng trục dầm đơn, chân chữ A, di động |
|---|---|
| Tải nâng yêu cầu | 0,5 / 1 / 2 / 3 tấnTải khác: trao đổi phương án riêng |
| Khẩu độ thông thủy S | Gợi ý đặt: 2 / 3 / 4 / 5 mHoặc theo bề rộng vật nâng và mặt bằng |
| Chiều cao tổng H | Gợi ý đặt: 2,5 / 3 / 3,5 / 4 mLà kích thước yêu cầu, không phải giới hạn đã chứng nhận |
| Chiều cao móc h | Theo cao độ đặt tải và cụm nângThể hiện riêng trên bản vẽ bố trí |
| Thiết bị nâng | Pa lăng xích tay / xích điện / cáp điện |
| Con chạy ngang | Đẩy tay / kéo xích / chạy điện |
| Nguồn điện | Không cần điện với bộ kéo tay; 220 V 1 pha hoặc 380 V 3 pha, 50 Hz theo pa lăng |
| Kiểu khung | Cao cố định; tháo lắp module theo phương án |
| Môi trường sử dụng | Trong xưởng; ngoài trời cần cấu hình riêng |
Xem thêm 12 thông số & hạng mục cấu hình
| Tốc độ nâng–hạ | Theo mã pa lăng; chọn một tốc độ, hai tốc độ hoặc biến tần khi phù hợp |
|---|---|
| Hành trình ngang hữu ích | Khoảng làm việc thực giữa các điểm giới hạn, không đồng nhất với chiều dài dầm |
| Chế độ làm việc | Tải thường nâng, số chu kỳ/giờ, số giờ/ca |
| Bề rộng chân B | Kiểm tra ổn định, cửa ra vào và lối đi |
| Bánh xe | Vật liệu, đường kính và tải bánh chọn theo nền cùng tải tác dụng thực |
| Điều khiển | Thao tác tay; tay bấm có dây / không dây theo thiết bị điện được chọn |
| Cấp điện di động | Dây nguồn, cơ cấu dẫn cáp theo hành trình và vị trí cấp nguồn |
| Hạng mục an toàn | Chặn con chạy, cơ cấu cố định, móc có chốt; giới hạn hành trình và dừng khẩn theo cụm điện |
| Vật liệu & liên kết | Thép kết cấu, hàn và bu lông theo hồ sơ được chốt |
| Hoàn thiện bề mặt | Xử lý bề mặt, sơn lót–phủ; màu theo thỏa thuận |
| Khối lượng & đóng kiện | Xác định từ bản vẽ và phương án chia cụm vận chuyển |
| Hồ sơ bàn giao | Danh mục bản vẽ, hướng dẫn, nghiệm thu và kiểm định áp dụng ghi rõ trong đơn hàng |
Mua đúng phần bạn cần
Đặt riêng khung, hay đồng bộ cả bộ?
Đã có pa lăng có thể đặt phần khung. Cần một đầu mối triển khai có thể chọn thêm cụm nâng, vận chuyển và lắp đặt.
Tận dụng pa lăng sẵn có
Phù hợp khi bạn đã có thiết bị nâng và cần khung được thiết kế tương thích.
- Dầm, chân A, giằng, liên kết
- Chân đế và bánh xe theo phương án
- Sơn và lắp cụm theo đơn
- Kiểm tra tương thích pa lăng, con chạy
Chọn đồng bộ thiết bị
TASVINCO phối hợp khung với pa lăng, con chạy và các hạng mục điều khiển.
- Toàn bộ phần khung đã chọn
- Pa lăng và con chạy đúng cấu hình
- Điện–điều khiển nếu chọn bộ điện
- Danh mục thiết bị rõ trong báo giá
Thêm lắp đặt & bàn giao
Thống nhất một phạm vi từ khảo sát đến lắp đặt và bàn giao tại nơi sử dụng.
- Khảo sát, thiết kế, chế tạo
- Vận chuyển, lắp đặt theo địa điểm
- Chạy thử, nghiệm thu theo kế hoạch
- Hồ sơ và kiểm định áp dụng theo đơn
| Nhóm tải yêu cầu | Ngân sách tham khảo | Trao đổi để chọn bộ phù hợp |
|---|---|---|
| 0,5–1 tấn | 45–65 triệu / bộ | Kích thước gọn, tần suất nâng, pa lăng tay hay điện |
| 2 tấn | 58–82 triệu / bộ | Khẩu độ, chiều cao móc, chế độ làm việc và nền xưởng |
| 3 tấn | 75–110 triệu / bộ | Đồng bộ khung, pa lăng, con chạy và cụm bánh xe |
Khoảng ngân sách không phải giá cố định của mọi cấu hình hoặc của riêng phần khung. Báo giá chính thức thể hiện thiết bị kèm theo, thuế, vận chuyển, lắp đặt, thời gian giao và điều kiện bảo hành.

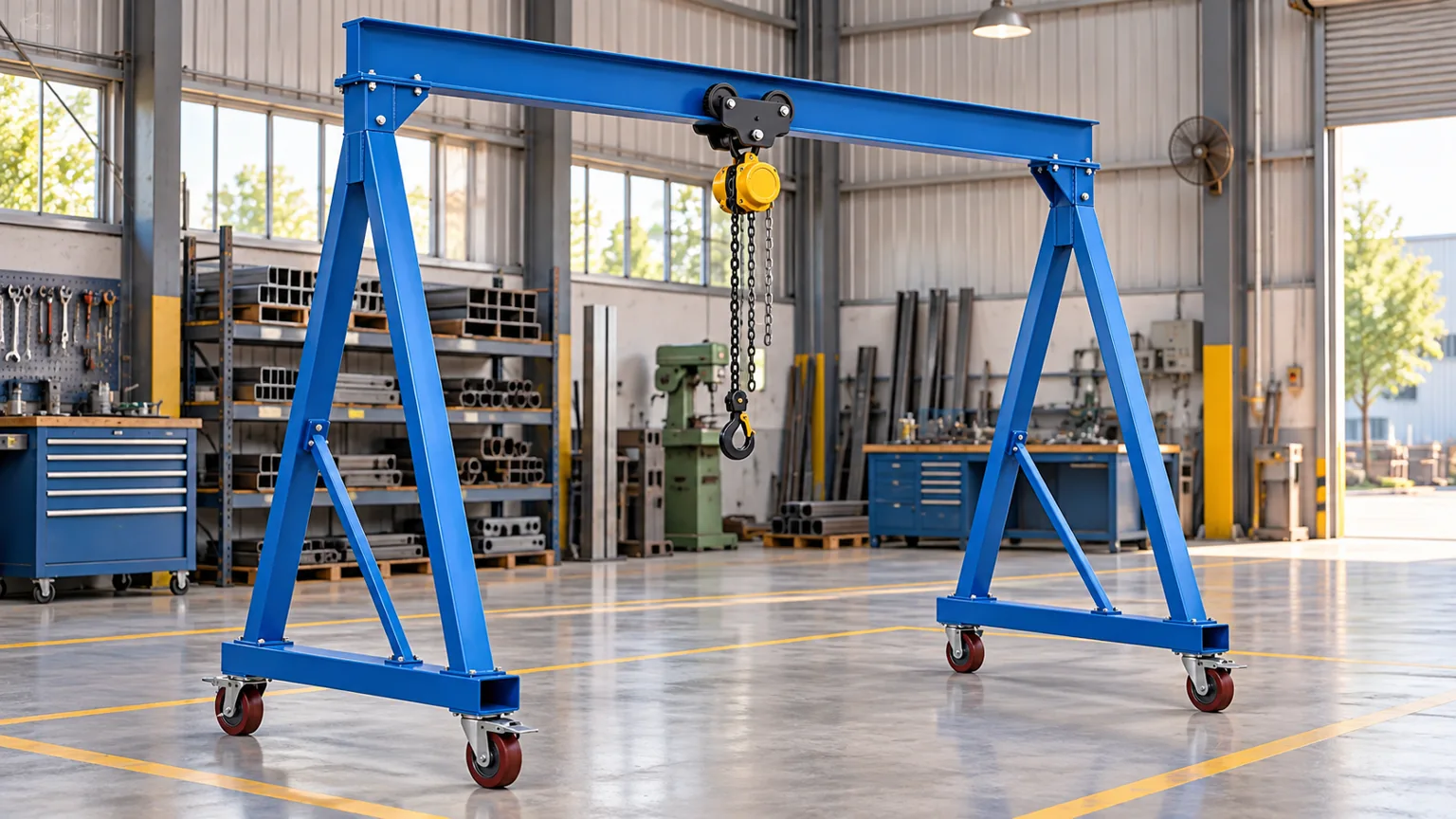

Khớp với mặt bằng sử dụng
Một vùng nâng.
Đủ chỗ để thao tác.
Khẩu độ, chiều cao và độ mở chân cần phù hợp cả vật nâng lẫn lối đi xung quanh.
Gửi ảnh xưởng và các kích thước đang có để TASVINCO bố trí phương án.
Gửi nhu cầu đặt chế tạo →Bắt đầu từ nhu cầu của bạn
Bạn cần nâng vật gì,
tại vị trí nào?
Chỉ cần mô tả công việc. Chưa có bản vẽ hoặc chưa rõ kích thước vẫn có thể trao đổi để chọn cấu hình.
- 01Trao đổi đầu bàiVật nâng, mặt bằng và cách bạn muốn sử dụng.
- 02Nhận phương án & báo giáĐối chiếu cấu hình, phạm vi và thời gian thực hiện.
- 03Xác nhận đơn hàngChốt bản vẽ, thiết bị và điều kiện trước khi chế tạo.
Vân Thạch – Núi Thành
Phục vụ Chu Lai · Núi Thành · Dung Quất và trao đổi giao hàng theo địa điểm.
Chuẩn bị yêu cầu báo giá
Chọn thông tin đã biết. Mục chưa rõ cứ để “Cần tư vấn”.
Sao chép nội dung bên trên, mở Zalo rồi dán vào cuộc trò chuyện với TASVINCO.
Hoặc mở bản nháp email yêu cầu / dùng biểu mẫu liên hệ. Bạn kiểm tra nội dung và tự bấm gửi.
Trước khi đặt mua
Một vài điều
khách thường hỏi.
Cần trao đổi một bài toán cụ thể?
Gọi TASVINCO: 036 9986 170
Chưa có bản vẽ có đặt làm được không?
Được. Bạn mô tả vật cần nâng và vị trí sử dụng. TASVINCO trao đổi dữ liệu cần bổ sung, phạm vi hỗ trợ khảo sát và đề xuất sơ bộ; thiết kế chi tiết và các phần có phí được thống nhất trước.
Tôi có pa lăng rồi, chỉ mua khung được không?
Có thể đặt riêng phần khung. Cần kiểm tra tải, kiểu treo, kích thước con chạy, chiều cao cụm nâng và tình trạng pa lăng để thiết kế tương thích.
Cổng trục 3 tấn có thể làm khẩu độ bất kỳ không?
Không. Tải nâng chỉ là một thông số. Khẩu độ, chiều cao, độ mở chân, liên kết, nền và chế độ làm việc đều ảnh hưởng đến thiết kế. Khả năng làm việc phải được xác nhận cho đúng cấu hình đặt mua.
Có đẩy cổng trục khi đang treo tải được không?
Không mặc định được phép. Chỉ di chuyển có tải khi thiết kế, thiết bị và hướng dẫn cụ thể cho phép. Không nâng người, không kéo xiên, không đứng dưới tải; vận hành theo hồ sơ và hướng dẫn bàn giao.
Thời gian giao, bảo hành và kiểm định thế nào?
Thời gian phụ thuộc thiết kế, thiết bị mua ngoài và lịch gia công. Báo giá hoặc hợp đồng nêu rõ tiến độ, điều kiện bảo hành, danh mục hồ sơ và trách nhiệm kiểm định áp dụng; không mặc định mọi chi phí đã nằm trong khoảng giá tham khảo.
